赌钱赚钱app由此制备的双层电解质厚度约为16μm-压赌注游戏玩法(中国)有限公司
发布日期：2025-02-10 07:39 点击次数：80
一、全文摘录赌钱赚钱app
近日，青岛大学的毕志杰和郭向欣团队分辨策画了基于PVDF的高锂盐含量、高陶瓷含量的团员物电解质，以完毕双界面理解性。正极侧的“polymer-in-salt”（PIS）电解质，因高含量锂盐的引入，裁减了团员物的结晶度，且变成了专有的离子传输通谈，灵验地将离子电导率提高到2.1×10-4S/cm。负极侧的“polymer-in-ceramic”（PIC）电解质中无机填料均匀分散，阻扰了锂枝晶的助长，增强了电板安全性。由此制备的双层电解质厚度约为16μm,与LiNi0.6Co0.2Mn0.2O2正极和Li负极匹配，全电板可在0.2C下轮回200次，容量保握率达83.3%。此外，正极负载提高至7.6 mg cm−2的软包电板可理解轮回120次，容量保握率达89.7%。
本责任为诳骗于固态锂电板的高性能复合电解质的策画制备提供了普适策略。该著述发表在外洋顶级期刊 Nano Energy 上(IF=16.8)。硕士生刘凯悦为本文第一作家，毕志杰副教诲和郭向欣教诲为本文通信作家。
二、商榷亮点
1.从PIS到PIC的分层电解质策画用于双界面理解性。
2.LLZTO被讲授大致阻扰负极界面的副反映。
3.分级电解质显泄露16μm的超低总厚度。
4.完毕了0.2C下7.6 mg cm−2的高正极载量的软包电板。
三、正文导读
作家最初对不同含量LiTFSI与PVDF与之间的互相作用进行了探究。收尾发现，跟着锂盐含量的加多，PVDF的非晶态区扩大，加宽的非晶区有助于PVDF的快速离子传输，从而提高离子电导率。且跟着锂盐浓度的加多，变成了由阴离子团簇构成的快离子传输阶梯。但是高锂盐含量的引入是把双刃剑，伴跟着电解质的柔性增强，会导致机械强度变差，因此，引入了第二层PIC电解质，均匀分散的无机填料灵验阻扰枝晶助长，增强了电板轮回理解性。

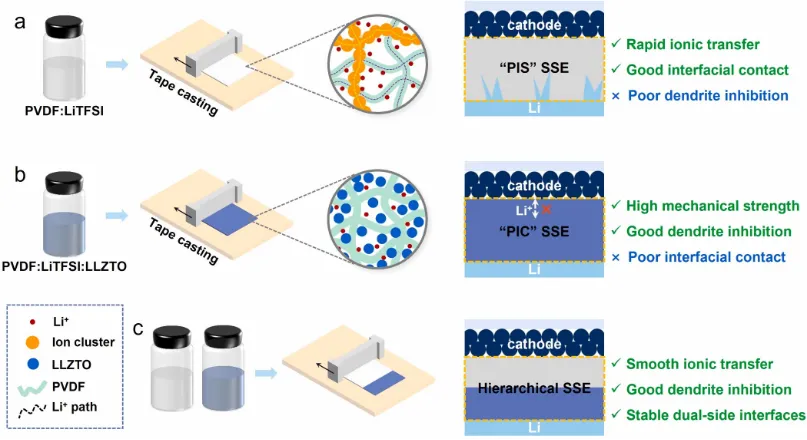

图1. 不同类型的固态电解质及相应固态锂电板的制备工艺暗意图 (a)“PIS”电解质，(b)“PIC”电解质，(c)“PIS/PIC”分层电解质

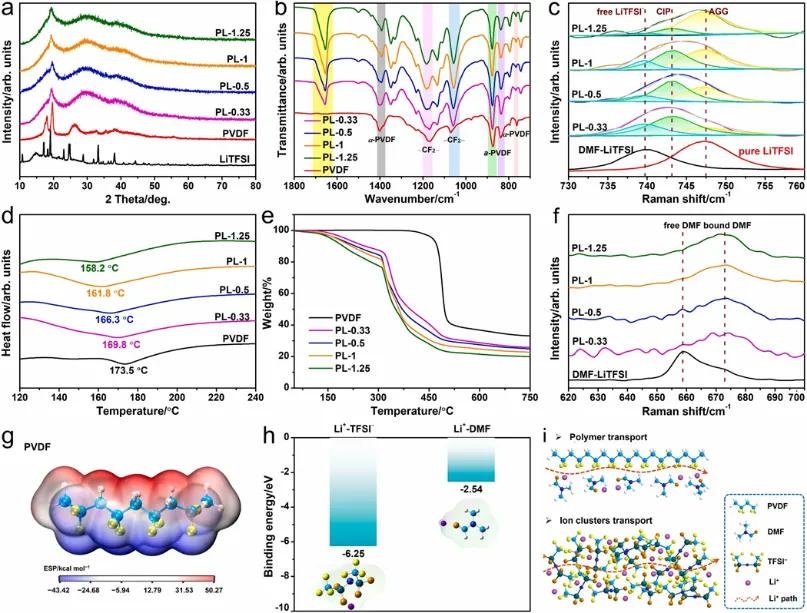

图2 “PIS”电解质结构表征跟着锂盐浓度的加多，PVDF 的衍射峰冉冉变宽变弱，这与PVDF与LiTFSI互相作用导致结晶度下跌策划。结晶度下跌有助于PVDF的快速离子传输，从而提高离子电导率。跟着锂盐浓度的加多，TFSI−的拉曼峰右移，标明AGGs冉冉占主导地位。在盐/团员物比为1.25的“PIS”电解质中，大多半TFSI-离子以AGG情状存在，这标明Li+与TFSI-之间存在锐利的互相作用，并变成了由离子团簇构成的快速离子传输阶梯。通过热重分析（TGA）证明了不同电解质中DMF的残留含量（图2e），其中DMF含量跟着锂盐浓度的升高而加多，这种增长趋势也讲授了Li+与DMF之间的络互助用。

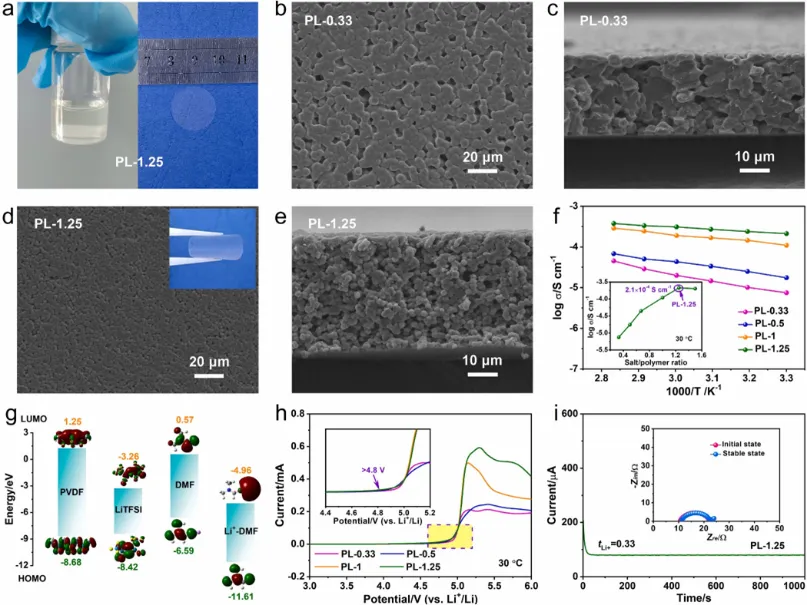

图3 “PIS”电解质的SEM表征及电化学性能由于PVDF的高名义张力，通盘电解质齐由溶剂挥发经由中产生的互相相接的微球构成。一朝“PIS”电解质中出现高LiTFSI含量，PVDF和LiTFSI之间的互相作用增强，使PVDF的名义电位裁减，结晶度裁减，导致结构愈加细密，球形直径从~5 μm （PL-0.33，图3c）减小到~1.8 μm 。图3f走漏了跟着盐/团员物的加多，离子电导率冉冉增长，当质地比跨越1.25时，离子电导率略有下跌。总的来说，当质地比为1.25时，“PIS”电解质的离子电导率在30℃时达到了2.1×10−4S cm−1的最好值。从图3h的线性扫描伏安（LSV）弧线不错发现，通盘电解质齐呈现4.8 V以上的电化学窗口，使PVDF:LiTFSI电解质与高压正极具有可靠的兼容性。

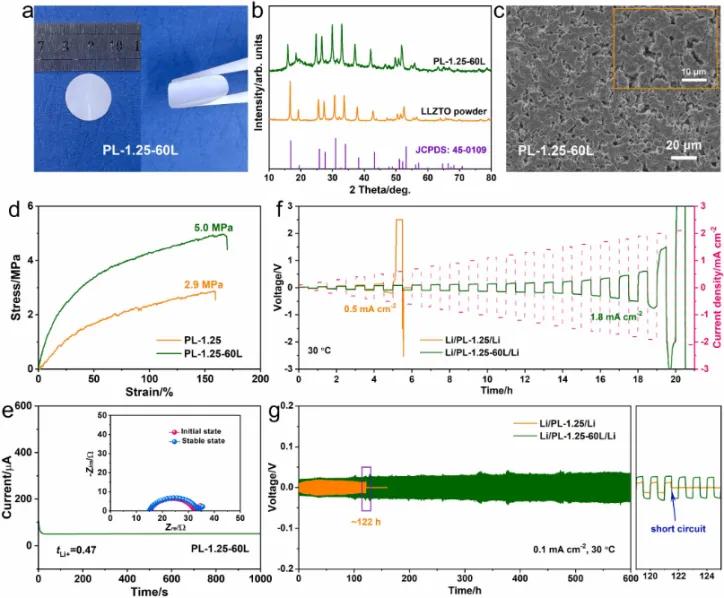

图4 “PIC”电解质的表征及机械性能电解质与锂金属战役时，为了阻扰枝晶渗入，必须具有高机械强度和抗收复性。在图4c中，不错看到LLZTO颗粒均匀分散的细密描画，有益于阻断Li枝晶的侵入旅途。LLZTO的加入不错改善电解质的力学性能，当LLZTO含量从0加多到60%，拉伸强度从2.9 加多到5.0 MPa。LLZTO的引入导致PL-1.25-60L的tLi+更高，达到0.47。不含LLZTO的原始PIS电解质具有0.5 mA cm - 2的低临界电流密度（CCD），且在0.1 mA cm - 2下，~122小时内出现短路步地（图4f，g）。引入LLZTO填料后，阻扰锂枝晶的才智呈冉冉增强的趋势。当LLZTO含量达到60%时，PL-1.25-60L具有1.8 mA cm - 2的最好CCD，而况在0.1 mA cm - 2下具有跨越600小时的理解长期轮回。

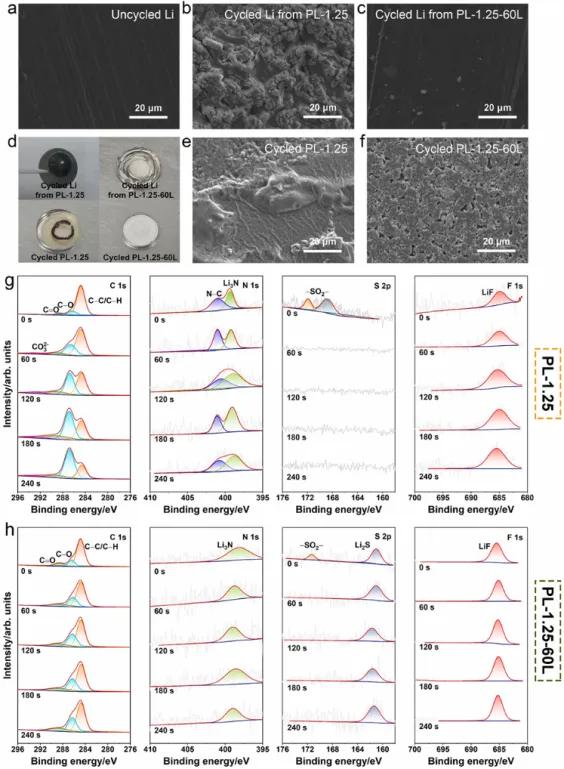

图5 负极界面演化表征使用SEM和XPS进一步商榷了LLZTO对界面演化的关节作用，如图5所示。从轮回后锂以及电解质的名义样式来看，收尾班师考据了LLZTO对提高Li/电解质界面相容性的积极作用。XPS收尾标明轮回经由中PIS电解质负极界面处的发送一语气副反映，而PIC电解质显泄露了极高的轮回理解性，这种坚固且兼容的负极界面，具有显赫增强的阻扰枝晶助长才智。
图6 固态NCM/Li全电板电化学性能基于分层电解质的固态锂电板具有致密的倍淘气能，轮回200次后容量保握率为83.3%（130 mAh g−1），平均库仑成果高于99%。当正极载量提高为7.4 mg cm−2时，电板在0.2C下可理解轮回150次，容量保握率达88.5%。此外，基于更高正极载量的固态电板可得回1.78、2.07和2.68 mAh cm-2的容颜量。

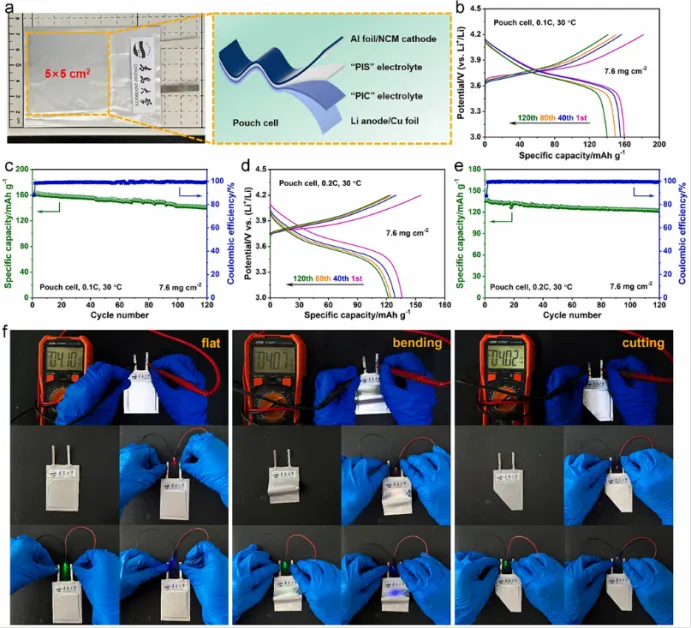

图7 软包电板电化学性能相应的软包电板在0.1C下，放电容量可达160 mAh g−1，120次轮回后具有87.5%的高容量保握率；在0.2C下，120次轮回后完毕了89.7%的高容量保握率。在通盘轮回经由中，软包电板的平均库仑成果跨越99%，标明即使在高载量和大面积电板中，分层电解质也具有致密的轮回理解性。所制备的软包电板具有一定柔性，在平整、障碍、剪切情况下，可点亮LED灯。这些收尾有劲地讲授了基于“PIS”和“PIC”的分级结构策画的软包电板具有可靠的安全性和精深的诳骗后劲。
四、归来和推断
基于PVDF基体的HSCE结构从“PIS”到“PIC”，旨在完毕正极和负极侧的界面兼容性。盐/团员物比为1.25的“PIS”电解质显泄露高达4.8 V的电化学窗口和2.1×10−4 S cm−1的离子电导率，确保了正极和电解质之间紧密和高电导率的界面战役，而含有60%LLZTO填料的刚性“PIC”显泄露5.0 MPa的高抗拉强度和可靠的电化学理解性，同期完毕了无枝晶的负极界面。通过给与逐层涂布工夫，这种HSCE呈现出约16μm的超薄总厚度。因此，固体NCM/Li电板具有显赫的电化学性能，其放电容量为158 mAh g−1，轮回寿命为200次，容量保握率为83.3%。当正极载量加多到7.4 mg cm-2时，不错进一步完毕150次的高轮回性能和88.5%的容量保握率。相应的5×5 cm2软包电板在0.1和0.2 C下经过120次轮回后，容量保握率分辨为87.5%和89.7%。此外，咱们的电解质设策略略不错推广到其他团员物基质，包括聚环氧乙烷（PEO）、聚丙烯腈（PAN）、聚碳酸亚丙酯（PPC）等，以拓宽诳骗场景。这项责任为在充分有计划多圭臬界面的情况下给与HSCE构建高理解性SSLB提供了一种有出息的策略。
参考文件
Kaiyue Liu , Xiaotong Chang , Xin Chen , Xiaoning Liu , Mengyang Jia , Zhijie Bi * , Xiangxin Guo *,Hierarchical-structural design of ultrathin composite electrolytes for high-stability solid-state lithium batteries: From “polymer-in-salt” to “polymer-in-ceramic”,DOI: 10.1016/j.nanoen.2025.110644
https://doi.org/10.1016/j.nanoen.2025.110644
邮发代号：80-732
策划热线：010-64519601/9602/9643
投稿网址：http://esst.cip.com.cn/CN/2095-4239/home.shtml赌钱赚钱app
海量资讯、精确解读，尽在新浪财经APP
